2021年9月8日，國家能源局網站發布國家能源局綜合司關于公布整縣（市、區）屋頂分布式光伏開發試點名單的通知。光伏發電又一次刺激了其上下游產業，在這個言必稱“賽道”的今天，光伏發電利好政策的頻出，在房地產大環境有些壓抑的時候，猶如一針興奮劑，刺激著產業和資本神經，同時各大防水企業快速反應，紛紛表示，光伏屋面搭配高分子防水卷材的解決方案，我們?cè)缫延兄?，妥妥的“NO problem”。

通知截圖

通知指出：各?。ㄗ灾螀^(qū)、直轄市）及新疆生產建設兵團共報送試點縣（市、區）676個，全部列為整縣（市、區）屋頂分布式光伏開發試點。在“碳達峰、碳中和”政策加持下，光伏-迎來了時代的又一機遇。當然無論是分布式光伏，還是集成一體式光伏，都離不開防水或密封處理，對于防水行業是好的消息。

01 光伏是啥

太陽能光伏系統（Solar photovoltaic system），是利用太陽能電池的光生伏特效應，將太陽能輻射直接轉換成電能的發電系統，簡稱光伏系統。

建筑光伏系統（building mounted photovoltaic（PV） system），是安裝在建筑物上，利用太陽能電池的光伏效應將太陽輻射能直接轉換成電能的發電系統。建筑防水就是要為建筑光伏系統提供系統方案。

發展

光伏不是一個“新賽道”，如今也走過了較長的歷史。自1958年起太陽能光伏效應以太陽能電池形式在空間衛星的功供能領域首次應用，到今天小到計算器供電，屋頂太陽能板，大到集中式太陽能發電中心，其應用領域遍及全球。

國標圖集16J908-5《建筑太陽能光伏系統設計與安裝》詳細的規定了不同類型的光伏形式和節點構造，是建筑光伏系統的重要設計和施工依據。

圖集封面

我國地大物博，太陽能資源也比較豐富，光伏發展也有廣闊的地域優勢。

我國太陽能資源分布圖（網絡圖片）

圖中可以看出太陽能資源分布分為豐富區、較豐富區、可利用區和貧乏區四類。

在太陽能資源極富和豐富地區（如西北一帶），宜使用光伏系統；

在太陽能資源較富地區，宜優先選擇和使用光伏系統；

在太陽能資源一般地區，宜進行投資收益分析，選擇和使用光伏系統。

02 光伏分類

集中式大型并網光伏電站就是國家利用荒漠，集中建立大型光伏電站，發電直接并入公共網絡，接入高壓輸電系統，供給遠距離負荷。

集中式與建筑防水解決方案項目關聯度不大。

分布式小型并網光伏系統,就是各家各戶（建筑端）利用屋頂進行光伏發電,供用戶自己使用,多余的電量并入公共電網。

分布式光伏電站根據與建筑的結合關系分為BAPV（光伏與建筑結合）和BIPV（光伏建筑一體化）兩種。防水方案主要向這兩種推介。特別是BAPV。至于一些廠商，提到光伏就要給BIPV提供防水方案，對于BIPV，諸如光伏采光頂、光伏瓦、光伏幕墻、光伏雨棚等，本身就是建筑一部分，無法去施工一層防水卷材在其上或其下，最多提供一些節點密封或涂料之類。所以要明辨之。

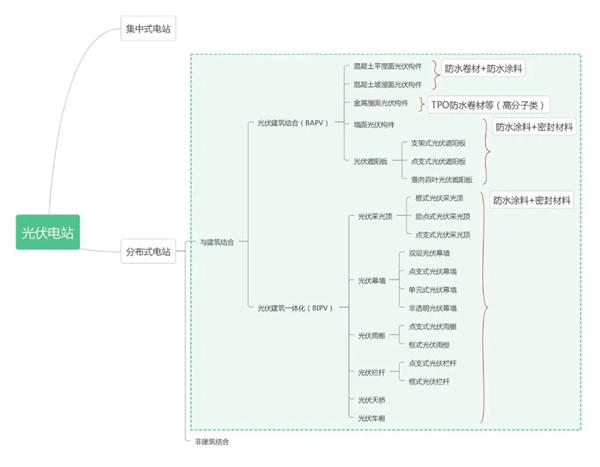

具體分類如下表圖所示：

由圖可知，光伏與建筑結合（BAPV）可分為混凝土平屋面光伏，混凝土坡屋面光伏，金屬屋面光伏。其中混凝土平屋面和坡屋面光伏構件系統使用基座、預埋件、光伏支架連接。所以設計到這些部位的防水節點增強處理。金屬屋面光伏構件通過夾具、龍骨、機械固定等措施進行固定，同樣這些節點部位的防水處理也是重點。

混凝土平屋面光伏（網絡圖）

坡屋面光伏（網絡圖）

金屬屋面光伏（網絡圖）

光伏建筑一體化（BIPV）有多種形式，如光伏采光頂、光伏幕墻、光伏窗、光伏雨棚、光伏車棚、光伏天橋等形式。

太陽能瓦片（漢瓦 漢能網站圖片）

光伏幕墻（漢能網站圖片）

值得注意的是，（一般而言）經常提到的TPO防水卷材解決方案可對應到光伏與建筑結合（BAPV）-金屬屋面光伏。

03 光伏建筑防水有關防水規定

光伏的防水以屋面光伏構件的防水處理。當然墻面等部位的光伏也需要進行防水密封設計。光伏系統的防水非常重要，不僅關乎建筑不漏，也關系光伏發電系統之安全。

16J908-5《建筑太陽能光伏系統設計與安裝》圖集 5.1規定：各專業應密切配合，滿足太陽能光伏系統的正常使用，并滿足承重、抗風、防震、防水等安全要求及安裝、清潔、維修和檢修的要求。

GB50794-2012 《光伏發電站施工規范》4.3.3 規定屋面支架基礎的施工應符合下列要求：

1. 支架基礎的施工不應損害原建筑物主體結構及防水層。

2. 新建屋面的支架基礎宜與主體結構一起施工。

3. 采用鋼結構作為支架基礎時，屋面防水工程施工應在鋼結構支架施工前結束，鋼結構支架施工過程中不應破壞屋面防水層。

4. 對原建筑物防水結構有影響時，應根據原防水結構重新進行防水處理。

5. 接地的扁鋼、角鋼均應進行防腐處理。

GB/T 50796-2012 《光伏發電工程驗收規范》4.2.3 規定 光伏組件支架基礎的驗收應符合下列要求：

屋面支架基礎的施工不應損害建筑物的主體結構，不應破壞屋面的防水構造，且與建筑物承重結構的連接應牢固、可靠。

GB/T 51368-2019 《建筑光伏系統應用技術標準》

6.2.9 規定 光伏組件直接作為屋頂維護結構使用時，其材料和構造應符合屋面防水等級要求。

6.4.5規定，屋面防水層上安裝光伏組件時，應采取相應的防水措施。光伏組件的管線穿過屋面處應預埋防水套管，并應做防水密封處理。建筑屋面安裝光伏發電系統不應影響屋面防水的周期性更新和維護。

6.4.6 規定，平屋面上安裝光伏組件時，其支座下部應增設附加防水層。

平屋面支座增設防水附加層的示意圖（圖集截圖）

04 結語

“大鵬一日同風起，扶搖直上九萬里”，機會總是稀缺資源。在光伏屋面發展的利好環境之下，準備是需要充分的。

BAPV的屋面光伏系統，混凝土屋面的防水選擇比較多，其難點在于節點的增強深化處理。金屬屋面不約而同的指向高分子防水卷材的應用，如TPO熱塑性聚烯烴防水卷材等，重點還是要配合光伏安裝形式，進行細部防水深化處理。

而BIPV系統，由于光伏作為了建筑的一部分如光伏瓦片，光伏幕墻，它們本身就具有一定的排水、防水之功效，需要進行周邊或搭接或接縫處的密封考慮。使之安全可靠，不滲不漏。
