1  適用范圍

本標準適用于工業與民用建筑地下結構工程防水層，以SBS、APP等高聚物改性瀝青防水卷材鋪貼的防水層工程。

2  施工準備

2.1材料

SBS、APP高聚物改性瀝青防水卷材是以聚酯氈或玻纖氈為胎體，兩面覆以隔離材料所制成的防水卷材制品；與防水卷材配套的輔助材料必須和防水卷材材性相容。

2.1.1防水卷材的卷重、面積及厚度應符合表2.1.1的規定和要求。

2.1.2卷材的主要物理性能應符合表2.1.2的規定和要求。

2.1.3輔助材料

冷底子油及密封料等配套材料。

2.2機具設備

滾動刷、吹塵器、電動攪拌器、火焰加熱器(汽油噴燈或單頭、多頭石油液化氣加熱器等) 、壓輥、膠皮刮板、開刀、剪刀、油桶或燃?xì)馄俊⒈忡P、掃帚、鋼卷尺、彈線盒、毛刷、鐵鍬。

2.3作業條件

2.3.1地下防水工程施工期間，必須保持地下水位穩定在基底最低防水層部位500mm以下并保持到防水層施工完畢。

2.3.2混凝土墊層表面應隨澆筑、隨抹平并壓光，用于防水卷材鋪貼施工的臨時性保護墻，宜采用1：3白灰砂漿砌筑并抹找平層，用于防水卷材鋪貼施工的永久性保護墻的防水基層面，還應采用1：3水泥砂漿抹找平層壓光。如防水基層表面不易達到干燥要求時，可采用添加水泥用量10%的無機鋁鹽防水劑拌制防水砂漿，作防水基層找平層，以隔絕地下水的滲透。

2.3.3防水層基層的陰陽轉角、管根部應抹成圓弧形角（r≥50mm）。

2.3.4防水層的基層表面應：牢固密實，不得有起砂、空鼓、松動、裂紋等現象；平整 ，不得有麻面、凸凹坑等缺陷；干燥（以含水率9%為宜，其經驗測定方法是將一平方米的防水卷材平坦地覆蓋在基層表面上，靜置3～4h，緊貼基層一面無明顯凝結水印即可）。

2.4技術準備

2.4.1防水材料包裝完好，標識清楚（名稱、生產廠家、生產日期、產品質量有效期、防偽標志等）。

2.4.2防水卷材以同一生產廠的同一品種、同一等級的產品，入場量大于1000卷抽取5卷、500～1000卷抽取4卷、100～499卷抽取3卷、100卷以下抽取2卷進行規格尺寸和外觀質量檢驗：外觀有無斷裂、皺折、孔洞、剝離、胎體露白，整卷有無接頭。

2.4.3基層處理劑以同班產品入場量為一批抽樣,開桶攪勻觀查質量：分散在溶液中，無明顯瀝青絲團。

2.4.4密封材料以每進場量為一批抽樣觀查質量：外觀黑色均勻呈膏狀，無結塊和未浸透的填料。

2.4.5現場抽樣復試：在點驗外觀質量檢驗合格的卷材中，任取一卷切除距外層卷頭2500 mm后，順縱向切取800 mm長(其中改性瀝青聚乙烯膜胎防水卷材應切取1000 mm長)的全幅卷材2塊作物理性能檢驗；在點驗外觀質量檢驗合格的密封材料堆上，均勻取樣不少于5處，每處取潔凈的等量試樣共2㎏作物理性能檢驗；見證取樣時應有工程監理或業主代表到場并參加，待復試報告合格后方可使用。

3  操作工藝

3.1工藝流程

3.1.1外防外貼法施工

3.1.2外防內貼法施工

3.2操作方法

3.2.1清理基層

將基層表面的砂漿疙瘩、雜物、塵土等徹底鏟除并清掃干凈。

3.2.2涂布基層處理劑

將配套的基層處理劑開桶后用攪拌器攪伴均勻，再用滾刷或刮板均勻涂布在基層表面上，不易滾刷、刮涂的部位可用油刷補齊，要求基層表面的基層處理劑不露底，待晾干8h后并以指觸不粘后方可鋪貼防水卷材。

3.2.3鋪貼防水卷材附加層

在大面防水卷材鋪貼前，防水基層面上所有的陰陽轉角、管根、后澆帶及設計有要求的特殊部位等均先鋪貼一道防水卷材附加層，其附加層卷材寬度為陰陽轉角部位不小于500mm、管根部位不小于管直徑加300mm并平分于轉角處，后澆帶和變形縫部位每側外加300mm，其具體鋪貼方法為陰陽轉角、管根部位應采用滿粘鋪貼法，后澆帶、變形縫的水平面宜采用空鋪法。如設計另有具體做法要求時，均以設計要求為準。

3.2.4彈控制線

根據防水卷材的規格尺寸及搭接部位要求，用明顯的色粉線盒彈出防水卷材鋪貼質量控制基準線。

3.2.4.1在立面與平面的轉角部位，卷材的搭接位置應設在水平面上并距立面不小于600 mm。

3.2.4.2防水卷材的長邊、短邊搭接寬度不宜小于100mm。

3.2.4.3卷材防水層為雙層及雙層以上鋪貼時，其上下層相鄰的防水卷材搭接縫位置應相互錯開1/3～1/2幅寬，且上下層卷材不得相互垂直鋪貼。

3.2.5防水卷材鋪貼法

底板基層平面和臨時保護墻面部位的防水卷材與基層宜采用空鋪、點粘、條粘法，上下層防水卷材之間及防水卷材與永久性保護墻面之間、防水卷材與混凝土結構外墻迎水面之間均應滿粘鋪貼法。

3.2.5.1外防外貼法

（1）防水卷材先鋪貼附加層，后鋪貼水平面，再鋪貼立面。

（2）卷材防水層構造見圖3.2.5.1

（3）從底板平面折向立面保護墻面的防水卷材甩頭部位，應采取在防水卷材甩頭面覆軟保護層的同時，砌兩皮臨時性保護磚墻壓重等措施，以防止防水卷材下滑。

3.2.5.2外防內貼法

（1） 防水卷材先鋪貼附加層，后鋪貼立面大面，再鋪貼水平面。

（2）卷材防水層構造見圖3.2.5.2

3.2.5.3防水卷材鋪貼要點

（1） 滿粘鋪貼法：依據卷材鋪貼控制基準線，先把防水卷材展開鋪設在預定的部位，調整后卷起卷材長向的1/2段，用火焰加熱器對準卷材與基層表面粘接面的夾角（見圖3.2.5.3），使火焰加熱器的噴嘴距卷材面約350mm，均勻加熱至卷材表面熱熔膠開始熔化時（膠面發黑并呈光亮），即可邊加熱邊緩慢地向前滾壓鋪貼卷材，卷材的搭接縫部位以擠溢出熱熔膠并隨即刮平為好，此段卷材鋪貼完成后，卷起卷材的另一段用同樣的熱熔鋪貼，相鄰的每幅卷材照此鋪貼。

圖3.2.5.1  外防外貼法防水構造

1-混凝土墊層；2-砂漿找平層；3-永久性保護墻；4-臨時性保護墻；5-卷材附加層；6-卷材防水層；7-防水層的保護層；8-防水卷材甩頭保護；9-混凝土結構；10-防水卷材蓋條；11-防水層的保護層

圖3.2.5.2  外防內貼法防水構造圖

1-混凝土墊層；2-砂漿找平層；

3-卷材附加層；4-永久性保護墻；

5-卷材防水層；6-防水層的保護層；

7-混凝土結構

圖3.2.5.3  熱熔火焰與卷材和基層

表面的相對位置

1-噴咀；2-火焰；3-成卷的防水卷材；

4-卷材防水層；5-混凝土墊層；

6-水泥砂漿找平層

（2） 空鋪法：依據卷材鋪貼控制基準線，先把防水卷材展開鋪設在預定的部位，調整后分別掀起相鄰卷材的每個搭接邊，用火焰加熱器對準卷材搭接面均勻加熱烘烤至卷材表面熱熔膠開始熔化時（膠面發黑并呈光亮），即可將卷材搭接面全部合貼粘結，卷材的搭接縫部位擠溢出熱熔膠并隨即刮平。

（3） 點粘鋪貼法：每幅卷材與基層表面粘接點150×150mm，間距1000mm，相鄰搭接頭部位必須全部滿粘貼在一起，其操作要點參見滿粘鋪貼法、空鋪法。

（4） 條粘鋪貼法：每幅卷材長向與基層面粘結不少于兩條，條寬150 mm，相鄰卷材的搭接頭部位必須全部滿粘貼在一起，其操作要點參見滿粘鋪貼法、空鋪法。

3.2.5.4細部做法

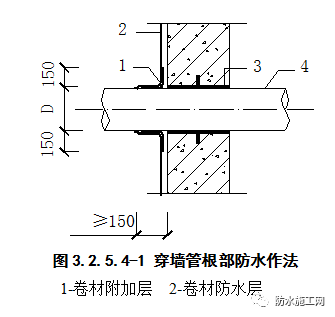

（1） 穿墻管根部卷材熱熔包裹應隨大面防水卷材層層包裹，其每層卷材收頭應上收頭蓋過下收頭，見圖 3.2.5.4-1。

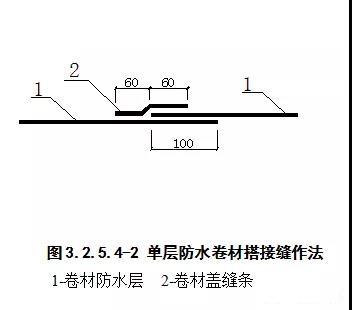

（2） 卷材防水層為單層防水時，應在搭接縫處進行補強處理，其主要方法是以搭接縫為中線，騎縫熱熔滿粘鋪貼一條120 mm寬的防水卷材蓋縫條，見圖 3.2.5.4-2 。

（3） 外墻面防水卷材甩頭部位搭接前，應先拆除臨時保護墻，清理卷材甩頭表面的砂漿及雜物，再將卷材甩頭合貼于結構墻面上，搭接時以甩頭卷材表面無損傷處順?biāo)罱?50mm長，卷材搭接縫上滿粘蓋縫條，其做法見圖3.2.5.1①。如雙層及雙層以上卷材搭接時，每層卷材甩頭的搭接部位應相互錯茬，不小于150mm，其防水卷材蓋縫條設在表層卷材搭接縫上。

3.3季節性施工

地下防水層施工嚴禁安排在雨天、雪天和五級及其以上風天進行，其施工作業環境氣溫不低于﹣10℃。

4 質量標準

地下防水層工程質量標準應符合表4的規定和要求

5  成品保護

5.1防水施工期間：嚴禁向基坑內拋運材料及工具；所有進入防水作業面的施工及各級檢查驗收人員不得穿釘鞋，與施工及檢查驗收無關的人員，不得進入未作保護的防水層面。

5.2已做好的防水層面嚴禁剔孔、鑿洞，如確因設計變更及施工需要剔鑿時，必須按規定程序履行手續并制定修復方案，報項目技術負責人批準后，方可實施剔鑿并及時修復處理。

5.3立面防水卷材的臨時甩茬，要有固定保護措施，防止斷裂和損傷。

5.4防水卷材鋪貼完成后，要及時隱蔽驗收并做好保護層。澆筑細石混凝土保護層時，其底板上水平運送細石混凝土的行車線路要鋪墊馬道，手推車的鐵腿根部必須用橡膠皮包裹，混凝土不能直接倒在防水層上。

5.5外防外貼法施工的外墻防水層，在砌筑磚保護墻時，應隨砌隨用砂漿填充保護墻與防水層之間的縫隙。

5.6防水層的緊后工序作業全過程中，必須設有專人監護防水層。

6  應注意的質量問題

6.1卷材防水層空鼓

6.1.1原因分析：空鼓多發生在滿粘鋪貼部位的防水基層與防水卷材之間。造成的主要原因是防水基層含水量過大，基層表面不干燥，防水卷材鋪貼不密實，加之卷材表面為黑顏色、易于吸熱，致使基層內的水份受熱后轉化為膨脹氣體，導致卷材剝離基層形成鼓泡，當澆筑混凝土或回填土?xí)r所產生的外力，使卷材防水層的氣鼓部位遭受擠壓，形成滲漏隱患。

6.1.2控制預防措施：保證防水基層干燥時間，使基層表面的含水率達到要求；當基層表面較潮濕且達不到干燥要求時，應在潮濕的基層表面上涂刷潮濕界面劑；防水卷材鋪貼時，應隨滾壓隨排氣，使防水卷材與基層粘結牢靠；縮短防水層的裸露時間，避免陽光曝曬及雨水浸泡防水層。

6.2防水層滲漏

6.2.1原因分析：滲漏多發生在混凝土外墻根第一道水平接縫處、底板后澆帶處、穿管處。造成的主要原因是防水卷材從底板面折向立面（外防外貼法）的甩頭搭接處理不好；后澆帶卷材防水層易遭雜物戳穿，且由于后澆帶兩邊的混凝土振搗時滯留浮漿較多，不易發現及徹底修復；穿管根部包裹封閉不嚴密。

6.2.2控制預防措施：卷材防水甩頭要加強保護，防止損壞，防水層搭接時，必須保證搭接面的有效粘結寬度，接縫要嚴密；后澆帶部位澆筑混凝土前，應遮蓋有效，澆筑混凝土?xí)r要徹底清理，如發現破損及時修復；穿管根部的卷材收頭用14號鉛絲或用箍圈固定，再用與卷材相容的密封材料封涂收口。

7  質量記錄

7.1防水材料的出廠合格證、質量檢驗報告及現場抽樣（包括見證取樣）復試報告。

7.2施工檢查記錄、交接檢查記錄。

7.3隱蔽工程驗收記錄。

7.4檢驗批質量驗收記錄。

7.5分項工程質量驗收記錄。

8  安全、環保措施

8.1安全操作要求

8.1.1防水材料、配套輔助材料及燃料，應分別存放并保持安全距離，設專人管理，發放應堅持領用登記制度。其中防水卷材應單層立放、大汽油桶、燃?xì)馄勘仨毞謩e入庫存放。

8.1.2材料堆放處、庫房、防水作業區必須配備消防器材。

8.1.3施工作業人員必須持證上崗并穿戴防護用品（口罩、工作服、工作鞋、手套、安全帽等），按規程操作，不得違章。

8.1.4防水作業區必須保持通風良好。

8.1.5高處作業必須有安全可靠的腳手架，并滿鋪腳手板，作業人員必須系好安全帶。

8.1.6施工用火必須申請，待取得現場用火許可證時方可用火。

8.1.7火焰加熱器必須專人操作，定時保養，禁止帶故障使用。在加油、更換氣瓶時必須關火，禁止在防水層上操作，噴頭點火時不得正面對人并遠離油桶、氣瓶、防水材料及其它易燃易爆材料。

8.2環保措施

8.2.1基層處理劑及配套材料入場后，不得再添加苯類稀釋劑和溶劑，現場施工時應即開包裝即使用，不得污染非防水層作業面。

8.2.2廢棄的防水卷材、基層處理劑、密封料、燃料等材料，應統一收集，妥善處置。

8.2.3現場機具清洗不得污染地面，應采取液體接漏收集措施，以重復利用。
